概要 #
改善カテゴリの「あんどん」アプリは地図上に設備のリアルタイム稼働状況を表示することができるアプリです。
[あんどんのメイン画面]
表示する設備の選択 #
「表示設備選択」をクリックし、対象となる設備を選択します
①「表示設備選択」をクリック
②表示する設備を選択する
③「OK」をクリック
④設備のリアルタイム稼働状況が表示されます。
現在生産中の品名/品番/工程名/実行中のプログラム/稼働状態 が表示されます
⑤地図上にリアルタイム稼働状況のピンが表示される
⑥生産進捗や稼働率のグラフが表示される。

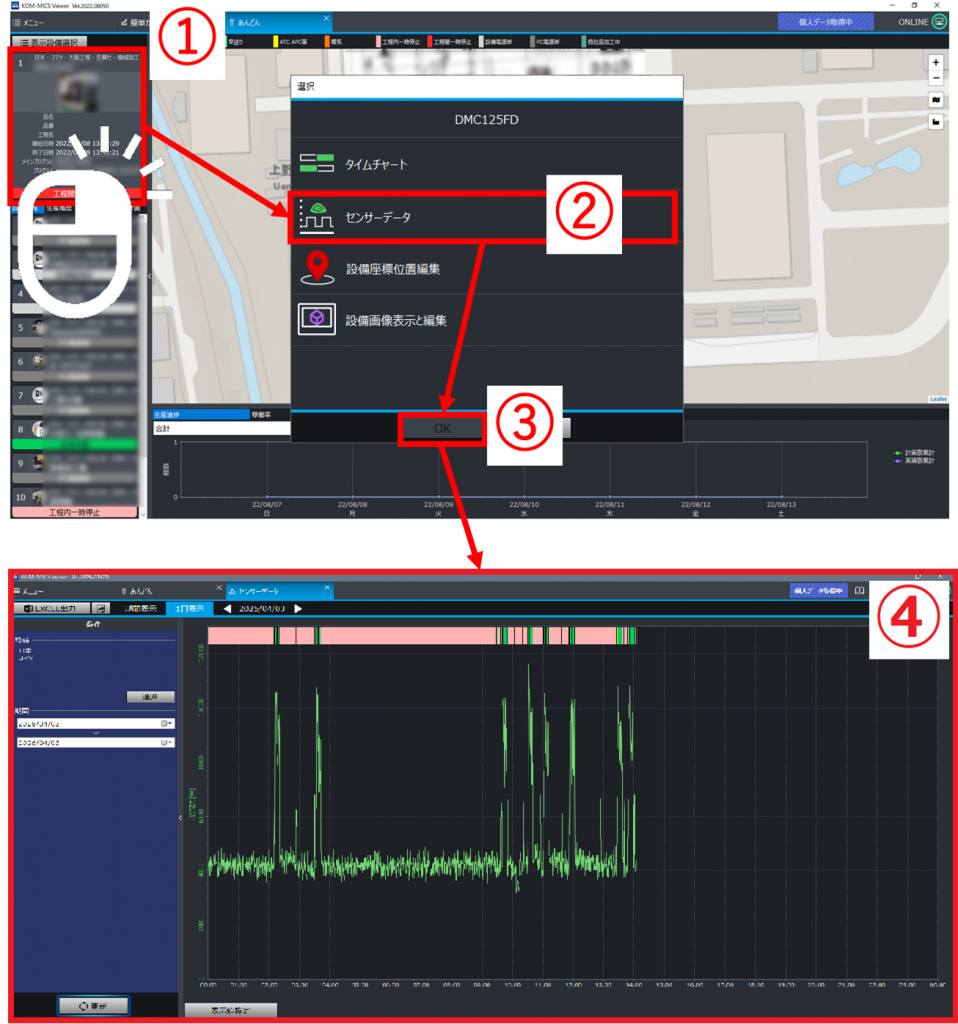

タイムチャートへジャンプ #
地図上のピンやリアルタイム稼働状況で右クリックし、タイムチャートを選ぶことで、その設備の直近1週間のタイムチャートが表示されます。
①設備を部分を右クリック
②「タイムチャート」をクリック
③「OK」をクリック
④タイムチャートが表示されます
(詳しい使用方法は「タイムチャート」アプリを参照ください)
ピンの位置編集 #
あんどんのピンを右クリックすることで、対象設備のピンの位置を編集できます。
①:設備を部分を右クリック
②:「設備座標位置編集」をクリック
③:「OK」をクリック
④:地図上で対象設備の場所を調整
⑤:場所が決まったら登録をクリック
⑥:その後閉じるをクリック
設備画像の編集 #
地図上のピンやリアルタイム稼働状況で右クリックし、設備画像表示と編集を選ぶことで、その設備の画像写真を編集することが可能です。
①:設備を部分を右クリック
②:「設備画像表示と編集」をクリック
③:「OK」をクリック
④:「画像追加」をクリック
⑤: 画像を選択
⑥:「開く」をクリック
⑦:「画像範囲確定」をクリックして設備の画像登録完了
地図上に構内図を設定 #
構内図の登録 #
地図上に建屋の構内図を設定します。その構内図上に稼働状況のピン表示が可能となります。
構内図の登録手順を説明します
①:「工場」の形のアイコンをクリック
②:「＋」アイコンをクリック
③:登録したい構内図の画像を選択
④:「開く」をクリック
⑤構内図の名称を入力
⑥マウスカーソルにて調整。移動/回転/拡大/縮小が可能
⑦「OK」をクリック
地図上へ指定の構内図が適用されます。
構内図の削除 #
現在登録されている構内図を削除します。登録時と同様に編集画面を表示します。
①:対象とする構内図を選択
②:「ー」ボタンをクリック
③:「OK」をクリック
以上のような形で構内図を削除可能です。
地図表示を詳細地図と航空地図の切り替え #
表示している地図を詳細地図と航空地図に切り替えることが可能です。デフォルトは詳細地図です。
①:「地図」の形をしたアイコンをクリック
②:地図(詳細)と航空写真を選択
航空写真を選択すると画面が切り替わります。
