概要 #
改善カテゴリの「工程データ重ね合わせ」アプリは複数の同一工程の主軸負荷などのデータを重ね合わせて表示するアプリです。ワークのバラつきを評価したり、工程に異常が発生しているかの検索・確認に使用します。
使用例１：工作機械で工具異常(工具破損)による不具合品流出時に対象となるワークを検索・特定。
使用例２：熱処理装置で特定の条件が変わっていたことに気づいた際に対象範囲の検索・特定。

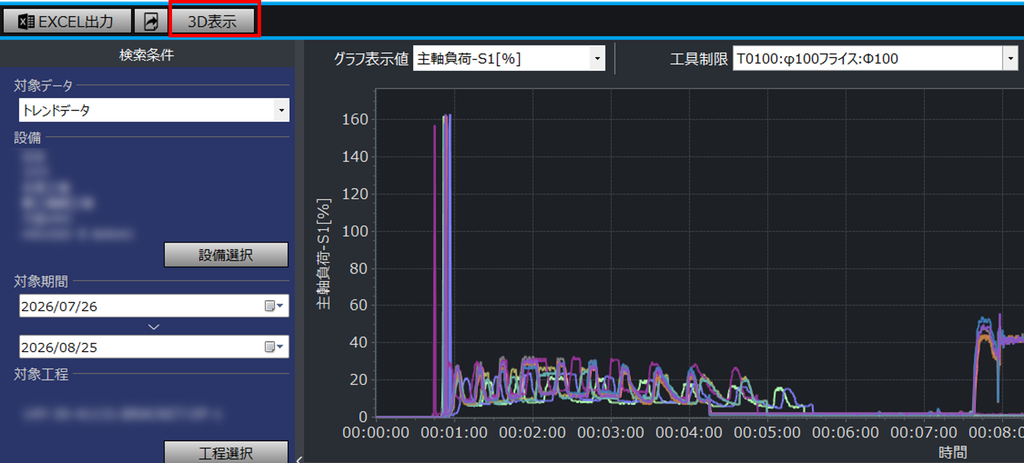

[工程データ重ね合わせメイン画面]
重ね合わせ機能表示手順 #
検索条件を指定して、加工データの重ね合わせを表示する手順となります。

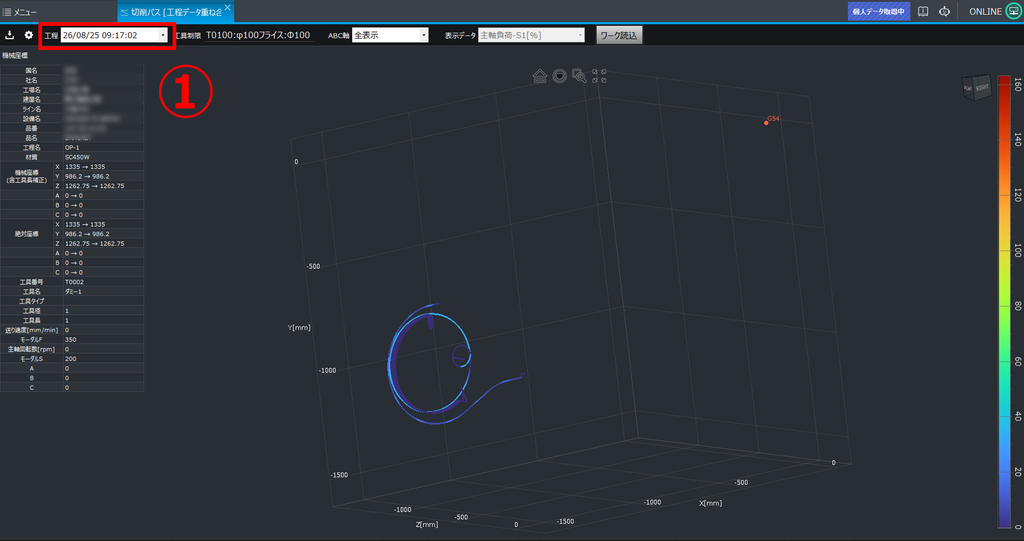

①「設備選択」で対象設備を選択
②対象期間を選択
③「工程選択」をクリック
④対象となる工程を選択
⑤「OK」をクリック
⑥「加工完了一覧取得」をクリック
⑦重ね合わせてグラフ表示したいものを選択
⑧「グラフ表示」をクリック
⑨選択したすべてのグラフが表示されます。グラフをクリックで他の部分が連動して切り替わる
グラフにてマススカーソルがある部分のデータをポップアップで表示します。
⑩プログラム、ブロック番号と使用工具を表示
⑪NCプログラムを表示
グラフ表示の変更 #
グラフ表示を様々変更が可能です
グラフに表示する対象データの選択 #
グラフで重ね合わせて表示するデータを主軸負荷以外に変更可能です。
⑫「グラフ表示値」をクリック
⑬表示したいデータをクリック
⑭選択したデータがグラフ表示されます。
グラフに表示する対象工具の選択 #
グラフに表示する波形を特定工具のものだけにします。
⑮「工具制限」をクリック
⑯表示したい工具を選択
⑰対象工具の波形のみを表示
Excel出力 #
グラフ表示している加工日時の加工データをEXCELに出力できます。
ショートカットファイル出力 #
グラフ表示している加工条件の重ね合わせデータをショートカットファイルとして出力できます。
ファイル名： 「工程データ重ね合わせ<日時>.komv」
